As antenas para o serviço do Rádio Cidadão, ou PX, são fundamentais para garantir um bom alcance e clareza nas comunicações. A escolha do modelo certo depende de onde o rádio será instalado, se em um veículo ou em uma estação fixa.
Nas instalações móveis, a clássica antena “Maria Mole” é muito popular pela resistência, sendo ideal para enfrentar terrenos irregulares. Também são comuns as antenas bobinadas, que oferecem bom desempenho com comprimentos menores.

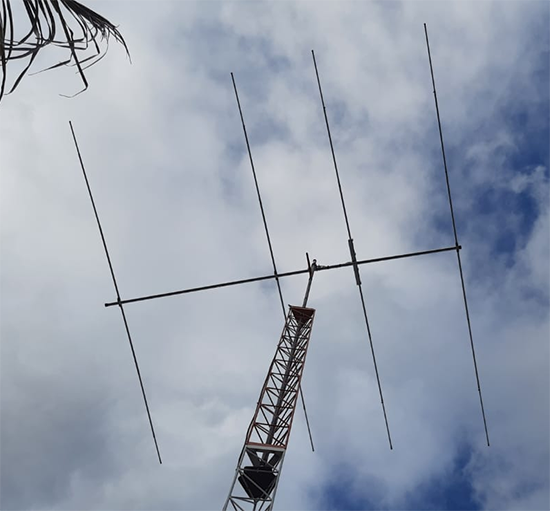

Para estações fixas, as antenas de plano terra, como as de um quarto de onda, são amplamente utilizadas por captarem sinal em todas as direções. Já as antenas direcionais, como as do tipo Yagi, concentram a emissão e recepção em uma direção específica, aumentando o alcance nesta direção.
Independentemente do tipo escolhido, a sintonia correta da antena, medida pela taxa de estacionária, é o detalhe mais importante para o bom funcionamento do rádio PX, evitando danos ao aparelho e garantindo uma transmissão de qualidade.
A valente dipolo
A antena dipolo é uma das escolhas mais indicadas para quem está começando, graças à sua simplicidade e excelente custo-benefício. Ela pode ser construída com dois pedaços de fio ou tubos metálicos, sendo perfeitamente viável de ser montada em casa. Mesmo sendo um projeto descomplicado, ela oferece um desempenho surpreendente, o que a torna uma base confiável para as primeiras transmissões em uma estação fixa.
O comprimento ideal de uma antena dipolo é derivado da frequência de operação. Ele representa, aproximadamente, metade do comprimento de onda dessa frequência. Você pode calcular o comprimento exato dividindo a velocidade da luz pela frequência, e depois utilizando a metade desse resultado. Isso garante que ela esteja sintonizada corretamente para o canal que você deseja operar.
Para a frequência do rádio cidadão, que fica por volta dos 27 MHz, a antena dipolo tem um comprimento total nominal aproximado de 5,5 metros. Esse tamanho é fundamental para que ela ressoe perfeitamente nessa faixa e garanta uma boa sintonia e transmissão.

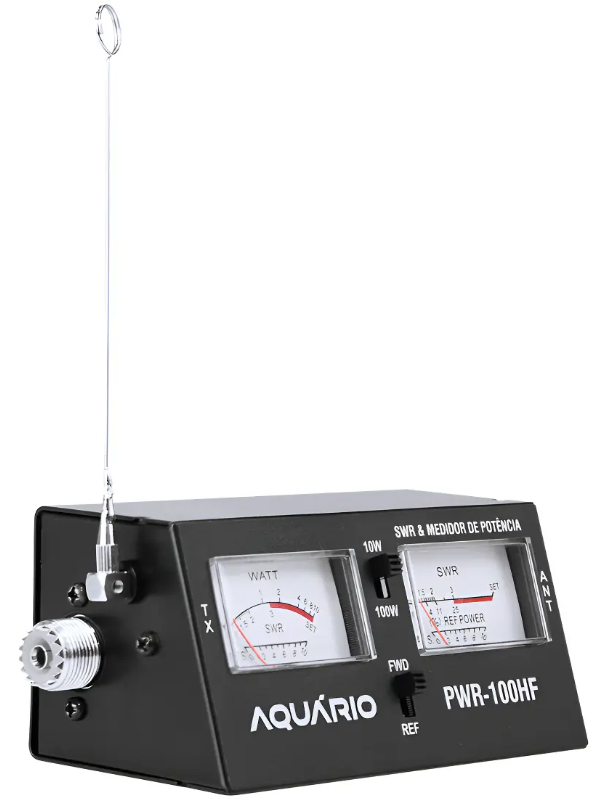

O que é ROE?
A Relação de Ondas Estacionárias, conhecida como ROE, é um indicativo fundamental para conferir a eficiência da transferência de energia do rádio para a antena.
O valor ideal de ROE é de 1:1, indicando que toda a potência é irradiada, sem retorno para o aparelho. Valores acima de 1:1.5 começam a indicar problemas, como perda de sinal ou casamentos de impedância incorretos, o que pode aquecer e até queimar o transmissor em níveis elevados de potência.

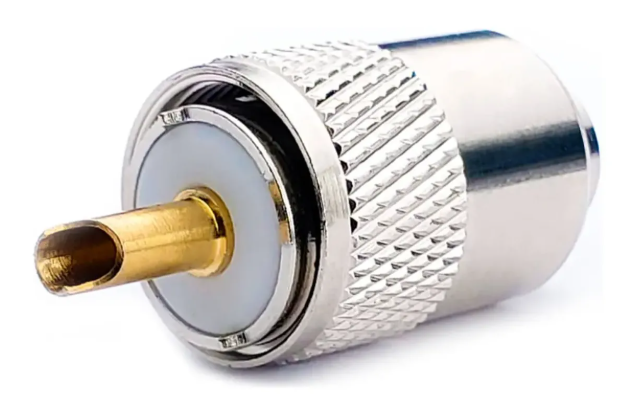

Cabo e conectores
A eficiência da transmissão depende muito de um bom cabo coaxial e de conectores de alta qualidade. Um cabo com boa blindagem e baixa perda garante que a maior parte da potência chegue até a antena, enquanto conectores bem instalados evitam perdas de sinal e mau contatos.
Aterramento
O aterramento é essencial para a segurança e o desempenho do seu equipamento. Ele protege a estação contra surtos elétricos, como raios, e ajuda a reduzir interferências eletromagnéticas. O aterramento também oferece mais segurança para o operador.
Existe muito material disponível na internet que pode ajudar muito quem quer instalar corretamente uma antena, e garantir bom contatos.
